Ciri-ciri Utama
- Konduktor kuprum tin Kelas 5 yang fleksibel
- Penebat XLPO dan sarung luar
- Dinilai untuk sistem fotovoltaik 1500V DC
- UV, ozon, dan tahan cuaca
- Pilihan bahan Halogen Sifar Asap Rendah
- Fleksibiliti yang sangat baik dalam-keadaan suhu rendah
- Rintangan haba yang tinggi untuk pemasangan luar yang menuntut
- Direka untuk hayat perkhidmatan lebih daripada 25 tahun pada 90 darjah
- Tersedia dalam warna hitam, merah dan warna jaket tersuai lain
- Panjang tersuai, tanda dan pembungkusan tersedia
Saiz yang Tersedia
| Keratan Rentas Nominal | Pembinaan Konduktor | Penebat OD | Keseluruhan OD | Maks. Rintangan Konduktor |
| 1.5 mm² | 30 / 0.25 mm | 3.05 mm | 4.70 mm | 13.7 Ω/km |
| 2.5 mm² | 49 / 0.25 mm | 3.50 mm | 5.20 mm | 8.21 Ω/km |
| 4.0 mm² | 56 / 0.285 mm | 3.85 mm | 5.50 mm | 5.09 Ω/km |
| 6.0 mm² | 84 / 0.285 mm | 4.45 mm | 6.10 mm | 3.39 Ω/km |
| 10 mm² | 77 / 0.40 mm | 5.50 mm | 7.20 mm | 1.95 Ω/km |
| 16 mm² | 126 / 0.40 mm | 6.90 mm | 8.80 mm | 1.24 Ω/km |
| 25 mm² | 196 / 0.40 mm | 8.70 mm | 10.80 mm | 0.795 Ω/km |
| 35 mm² | 276 / 0.40 mm | 10.00 mm | 12.40 mm | 0.565 Ω/km |
Nilai rintangan konduktor dinyatakan pada 20 darjah .
Aplikasi Biasa
- Kabel ini digunakan secara meluas untuk sambungan DC dalam sistem fotovoltaik, termasuk:
- Sistem suria atas bumbung kediaman
- Projek PV atas bumbung komersial dan perindustrian
- Loji janakuasa solar-tanah
- Pemasangan fotovoltaik skala utiliti-
- Sambungan rentetan PV dan pendawaian kotak penggabung
- Sambungan sisi DC penyongsang solar-.
- Abah-abah kabel solar dan petunjuk sambungan
- Sistem suria luar dalam persekitaran panas, sejuk, lembap atau tinggi-UV
Panduan Pemilihan
1. Pilih Saiz Kabel mengikut Arus dan Panjang Kabel
Untuk sambungan rentetan PV pendek, 4 mm² dan 6 mm² biasanya digunakan. Untuk larian kabel yang lebih lama atau aplikasi arus yang lebih tinggi, 10 mm², 16 mm², 25 mm², atau 35 mm² mungkin lebih sesuai untuk mengurangkan penurunan voltan.
2. Padankan Voltan Sistem
Kabel ini direka untuk sistem fotovoltaik 1500V DC. Pastikan penyambung, kotak penggabung, penyongsang dan semua komponen sisi DC-yang lain juga dinilai untuk voltan sistem yang sama.
3. Pertimbangkan Persekitaran Pemasangan
Untuk cahaya matahari langsung, pendedahan atas bumbung, kawasan padang pasir, projek pantai atau lokasi dengan perubahan suhu yang besar, pilih kabel solar XLPO{0}}tahan UV dengan ketebalan penebat dan warna jaket yang sesuai.
4. Sahkan Keperluan Pensijilan
Untuk projek yang memerlukan TÜV, CPR, CE atau dokumen pematuhan khusus lain, sila sahkan standard dan skop sijil yang diperlukan sebelum membuat pesanan.
Pilihan Penyesuaian
- Warna jaket: hitam, merah atau disesuaikan
- Penandaan kabel bercetak
- Panjang kabel tersuai
- Pembungkusan gegelung, kekili atau dram
- Abah-abah kabel PV prapasang.-
- Keperluan kalis air dan api-berasaskan projek
- Pilihan prestasi api CPR, termasuk Cca-s1,d0,a2 jika diperlukan
Bandingkan dengan Model Kabel Lain
Kabel Solar PV1-F lwn. H1Z2Z2-K: Apakah Perbezaannya dan Mana Yang Perlu Anda Pilih?
Spesifikasi Teknikal
| item | Spesifikasi |
|---|---|
| Jenis Produk | Kabel PV Teras-Tunggal |

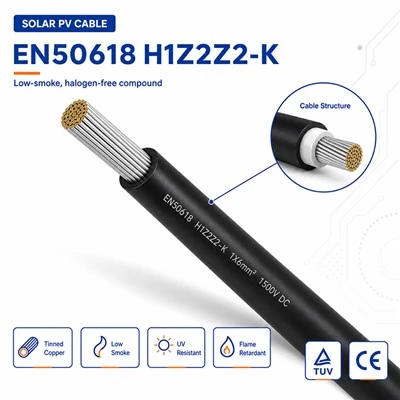

| Standard | IEC 62930 / EN 50618 H1Z2Z2-K |
| Konduktor | Kuprum tin Kelas 5 yang fleksibel |
| Bahan Penebat | XLPO |
| Bahan Sarung Luar | XLPO |
| Voltan Ternilai | 1500V DC |
| Ujian Voltan | 6500V AC |
| Julat Suhu Ambien | -40 darjah hingga +90 darjah |
| Suhu Konduktor Maksimum | +120 darjah |
| Suhu Litar-Pendek Maksimum | +250 darjah |
| Jejari Lentur Minimum | 4 × diameter keseluruhan untuk kabel di bawah 8 mm |
| 6 × diameter keseluruhan untuk kabel 8 mm dan ke atas | |
| Prestasi Ketumpatan Asap | Transmisi cahaya Lebih besar daripada atau sama dengan 60%, menurut EN 50618 |
| Ujian Bengkok Sejuk | Tiada keretakan pada -40 darjah ±2 darjah, menurut EN 60811-504 |
| Warna Jaket | Hitam, merah atau disesuaikan |
| Hayat Perkhidmatan | Lebih daripada 25 tahun pada 90 darjah |
